La sociedad del conocimiento tiene como uno de sus fundamentos el aprendizaje desde las TIC, lo cual implica no solo aprender un manejo instrumental, sino, crear, innovar, a través de los medios tecnológicos. La investigación tuvo por objetivo crear un sistema automático de alarma sísmica con Raspberry PI para el campus de la Universidad Regional Autónoma de Los Andes (UNIANDES) – Quevedo de Ecuador, empleando una metodología sistémica, para lo cual se procedió mediante cinco fases investigativas. Se diseñó y desarrolló el sistema automático, para así aplicar su funcionamiento en el campus de UNIANDES - Quevedo, generando así una rápida reacción al alertar un evento sísmico, teniendo en consideración los procedimientos y protocolos de seguridad adoptados por la institución, dedicando el estudio a las tecnologías y bondades que ofrece la tarjeta Raspberry pi 3 modelo B+ en la automatización de procesos.

Descriptores: Tecnología adecuada; desarrollo endógeno; cultura y desarrollo; sismómetro. (Palabras tomadas del Tesauro UNESCO).

ABSTRACT

The knowledge society has as one of its foundations the learning from the ICT, which implies not only to learn an instrumental handling, but, to create, to innovate, through the technological means. The objective of the research was to create an automatic seismic alarm system with Raspberry PI for the campus of the Regional Autonomous University of Los Andes (UNIANDES) - Quevedo of Ecuador, using a systemic methodology, for which it proceeded through five investigative phases. The automatic system was designed and developed, in order to apply its operation on the UNIANDES - Quevedo campus, thus generating a quick reaction when alerting a seismic event, taking into account the security procedures and protocols adopted by the institution, dedicating the study to the technologies and benefits offered by the Raspberry pi 3 model B + card in process automation.

Descriptors: Appropriate technology; endogenous development; Culture and development; seismometers. (Words taken from the UNESCO Thesaurus).

INTRODUCCION

Ecuador se encuentra ubicado en el llamado cinturón de fuego, siendo un conjunto de territorios desde Asia hasta América, siendo esta zona considerada como la de mayor magnitud volcánica y sísmica, específicamente el Ecuador se encuentra inmerso en la placa de Nazca y placa Sudamericana, lo cual hace un país vulnerable a eventos sísmicos, siendo el último de gran magnitud ocurrido el 16 de abril de 2016:

El Terremoto de Pedernales tuvo una magnitud de momento Mw 7.8 y una intensidad máxima de IX (según la Escala macro sísmica europea, EMS-98) y se convirtió en el evento natural más catastrófico de lo que va del presente siglo y fue sentido en localidades tan distantes como Bogotá en Colombia y Cajamarca en Perú (Instituto Geofísico – EPN, 2020).

Lo descrito contribuye a tomar medidas preventivas para tratar de minimizar el impacto de los sismos que puedan ocurrir en el Ecuador, siendo pertinente configurar construcciones anti sísmicas, refugios, rutas de evacuación, alarmas sísmicas, siendo esto último, el punto central del actual trabajo investigativo, en este sentido, se hace necesario que la población se encuentre familiarizada con la actividad y riesgos sísmicos de la zona donde habitan, con la finalidad de actuar se genere la alarma, para lo cual es importante realizar ensayos previos a un posible evento sísmico, por cuanto esto elevará a eficacia del sistema de prevención (Tapia-Hernández, et al., 2017).

Desde la concepción de la macrobioética se toma responsabilidad social en contribuir en la preservación de la vida y del entorno ecológico (Álvarez-Díaz, 2020), lo cual contribuye a la conformación de una visión preventiva desde la proposición de un sistema de alarma sísmica, siendo esta opción importante de desarrollar por cuanto genera expectativas de articular una cultura preventiva en función de evitar males mayores a causa de sismos.

Sin embargo, la falta de una cultura científica para el manejo acertado de las zonas de riesgo natural, así como del abordaje durante y después que ocurra un determinado fenómeno como un sismo, es una advertencia generada por (Alcántara-Ayala, et al., 2019), siendo indispensable promover desde las instituciones de educación superior, planes de educación pública en función de contribuir a un enfoque ciudadano en abordaje de la realidad social con compromiso bioético de defensa y promoción de la vida, siendo una alternativa generar el desarrollo tecnológico con fines de solventar problemáticas cotidianas, en fusión de lo científico con el saber popular, así desde una concepción multidisciplinar se concibe el aporte a una cultura preventiva (Albarracín-Zambrano, et al., 2020).

Prosiguiendo lo descrito, los desarrollos tecnológicos desde las universidades deben ser diseñados en solventar problemáticas sociales en función de contribuir a la sostenibilidad del ambiente, optimización de recursos, contribuyendo en función de lo disponible, esto permite generar un aprendizaje autónomo centrado en el estudiante (Tartabull-Contreras, 2015).

Así se proyecta un aprendizaje activo en donde el estudiante diseña, crea, innova, en proposición de lograr progresivamente el crecimiento tecnológico tan necesario para complementar el progreso de los pueblos desde la ciencia, teniéndose como eje central la investigación para tal fin (Peche-Cruz & Giraldo-Supo, 2019), así desde la innovación tecnológica se contribuye en fomentar el pensamiento lógico – matemático, estando en concordancia con lo planteado por la sociedad del conocimiento (Bermúdez-Tacunga, 2014).

La sociedad del conocimiento tiene como uno de sus fundamentos el aprendizaje desde las TIC, lo cual implica no solo aprender un manejo instrumental, sino, crear, innovar, a través de los medios tecnológicos, así la educación superior debe promover la adaptación de su currículo en función de posicionarse en los retos educativos actuales (Garcés-Suárez, et al., 2016), así se contribuye además en trabajar en superar la brecha económica global, en función de ser la educación uno de los objetivos de desarrollo sostenible de cara al 2030 en cooperar en tal situación (Coppelli-Ortiz, 2018).

De ese modo, se tiene en cuenta el enfoque constructivista de aprendizaje, mediante el cual se genera conocimiento en la medida que el estudiante, construye el producto tecnológico en función de solventar una determinada debilidad o problemática, conjugándose teoría y práctica (Molina-Chalacan, et al., 2020), desde donde el pensamiento crítico – reflexivo se constituye en un eje fundamental para promover la innovación en razón del crecimiento social (Espinosa-Cristia, 2019).

En función de lo planteado, el siguiente producto tecnológico, tuvo por objetivo crear un sistema automático de alarma sísmica con Raspberry PI para el campus UNIANDES – Quevedo de Ecuador, empleando una metodología sistémica, para lo cual se procedió del siguiente modo:

Fase I: Etapa de investigación indagatoria. Se recopiló la información acerca del protocolo a aplicar, tecnologías que existen en el mercado con pertinencia a las necesidades del proyecto.

Fase II: Análisis de tecnología. Se analizaron los tipos de tecnologías y los diferentes protocolos más oportunos para el desarrollo del sistema automatizado e implementación, se realizó pruebas de funcionalidad, así como también conocer las ventajas y desventajas de cada una, se ejecutó un estudio de los dispositivos como Raspberry Pi, sensor.

Fase III: Implementación del hardware. En esta fase tuvo como propósito principal, la adquisición de los dispositivos electrónicos a controlar, e implementación de los mismos, se desarrolló una arquitectura robótica que facilitó la creación del escenario según las necesidades expuestas, la arquitectura radicó en la posibilidad de integrar distintos dispositivos conectados al PC, finalmente se realizó la configuración de cada uno de los dispositivos y las pruebas de funcionalidad.

Fase IV: Diseño de la plataforma de aplicación. Durante esta fase se trabajó en el diseño de la plataforma de aplicación o sistema. El lenguaje de programación seleccionado para el desarrollo del sistema automatizado fue Python, alojado en la Raspberry Pi, la cual utiliza sistema operativo Linux (Suárez-López, et al., 2017).

Fase V: Montajes y pruebas. Se procedió a unir todas las etapas mencionadas y se realizaron las respectivas pruebas pertinentes para verificar la efectividad del prototipo diseñado.

PROPUESTA TECNOLÓGICA

La investigación de campo permitió recolectar la información necesaria, se encontró diferentes materiales de dispositivos eléctricos clasificados según sus propiedades, su funcionamiento y como contribuyen a la comunidad estudiantil. Con los materiales aptos, investigaciones y análisis de alarma de sensor sísmico, permitiendo un gran avance brindando una nueva comodidad a la sociedad, en este trabajo sintetiza como el sistema automático de alarma sísmica con Raspberry Pi, funciona y que hace cada uno de sus dispositivos integrados.

El sistema automático de alarma sísmica, tiene empleado varios dispositivos eléctricos, el funcionamiento de la alarma es que en el momento que existe un movimiento telúrico (leves-fuerte) se active, uno de sus principales componentes es un sensor de sensibilidad que permite sentir cualquier movimiento por más sensible, utilizando sus demás componentes como son los cables (jumper) cual nos ayuda a una conectividad mucho mejor, utilizando una sirena que en el momento de un movimiento se enciende y al mismo tiempo un foco de alarma para que las personas con discapacidad auditivas se guíen y de esta manera puedan entender lo que está sucediendo, todo integrado con una placa Raspberry Pi 3 modelo B+ el cual utiliza un sistema operativo Linux.

Procedimiento

Para la construcción del sistema se comenzó a conectar los componente electrónicos como la resistencia y zumbador o sirena (led en el mismo lugar) en cualquier parte del protoboard, luego se conectó en los pines de el mismo lado del zumbador dos cables jumpers, los cuales el negativo iría conectado a positivo del protoboard y el negativo del zumbador, el jumper va en el pin 10 de la Raspberry Pi, en un lado de la resistencia colocamos un jumper y ese iría en pin del medio del sensor y atrás de ese jumper va otro que está conectado en positivo en el protoboard mientras tantos en la otro pin de la resistencia iría conectado en el protoboard en el negativo en nuestro sensor del primer pin estaría conectada en el positivo del protoboard, colocamos en nuestro Raspberry Pi en el GND un jumper que iría a positivo en el protoboard.

También teniendo en cuenta una placa Raspberry Pi, la cual utiliza un sistema operativo Linux donde se aloja la codificación para las órdenes de activar la alarma cuando el sensor perciba algún movimiento, de esta manera la comunidad universitaria podrá tomar las debidas prevenciones en caso de un sismo. Se hicieron varias pruebas en la comunidad universitaria donde se colocó la alarma sísmica en un lugar seguro, en los trascursos de los meses se desarrollaron sismos leves, se pudo observar que la alarma si estaba funcionando correctamente, porque la alarma se activó dando aviso a las comunidades universitarias que debían evacuar los edificios e ir a la zona segura. La alarma se mantuvo activa en el trascurso que duro el movimiento sísmico una vez que paso completamente la alama se silenció.

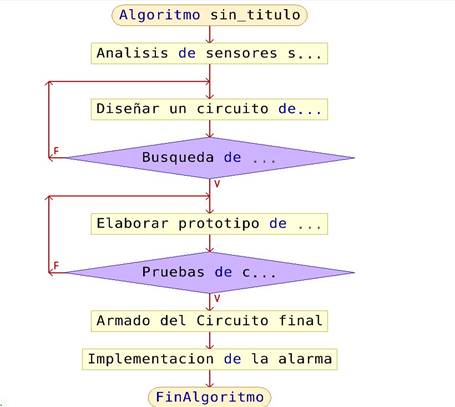

Diagrama de flujo

Se analizaron todos los sensores existentes en el mercado, seleccionando el de mayor nivel de sensibilidad indicado, seguido de esto el diseño del circuito para ver si los sensores y demás elementos electrónicos son actos si esto no funcionaban se volvía al análisis de sensores y dispositivos, caso contrario se comienza a elaborar la sistema automatizado, se realizaron las pruebas correspondientes, si estas tiene una falla se vuelve al paso anterior, caso contrario se realiza la implementación de la alarma sísmica y así llegando al fin de nuestro algoritmo, como se puede visualizar en la figura 1.

WhatsApp Image 2016-08-27 at 11.51.22

Figura 1. Diagrama de flujo (alarma con sensor). Fuente: Los autores.

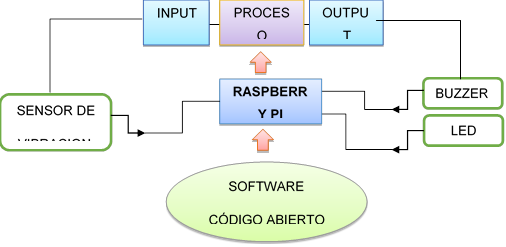

Diagrama de bloque (alarma con sensor sísmico)

Al momento de que el sensor de vibración sienta un movimiento este envía un input (entrada) a la Raspberry Pi este enviando un output (salida) alerta activando la sirena y led al mismo tiempo como se puede observar en la figura 2.

Figura 2. Diagrama de bloqueo. Fuente: Los autores

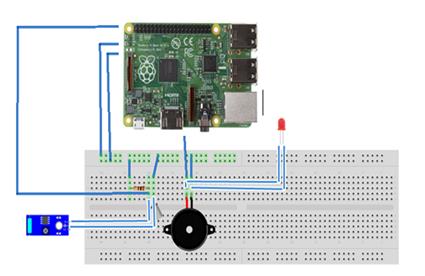

Esquema grafico

Se muestra las conexiones de nuestro circuito la ubicación de sus pines sus conexiones positivas y negativas para lograr el funcionamiento del sistema automatizado como se observa en la figura 3.

Figura 3: Esquema gráfico. Fuente: Los autores

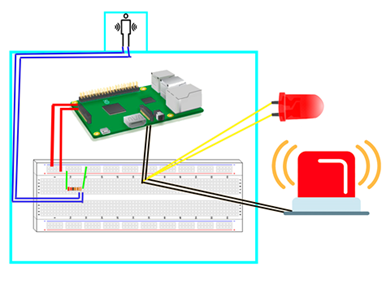

Diseño final de la alarma de sensor sísmico

En el diseño final se coloca el sistema automático de alarma sísmica en su caja de manera cuidadosa para proceder a su funcionamiento ya directo de su infraestructura como se observa en la figura 4.

Figura 4. Diseño Final. Fuente: Los autores.

CONCLUSION

El desarrollo del sistema automático de alarma de sismos implementado en UNIANDES, Quevedo, ha permitido el desarrollo del pensamiento lógico creativo a través de un lenguaje de programación utilizando de dispositivos electrónicos y su aplicabilidad en la construcción equipos tecnológicos brindando una oportunidad de ser protagonistas en el aprendizaje. Se diseñó y desarrolló el sistema automático, para así aplicar su funcionamiento en el campus de UNIANDES - Quevedo, generando así una rápida reacción al alertar un evento sísmico, teniendo en consideración los procedimientos y protocolos de seguridad adoptados por la institución, dedicando el estudio a las tecnologías y bondades que ofrece la tarjeta Raspberry pi 3 modelo B+ en la automatización de procesos.

FINANCIAMIENTO

No monetario

AGRADECIMIENTO

A la Universidad Regional Autónoma de Los Andes, Campus Quevedo, por todo el apoyo brindado en la motivación y desarrollo de esta investigación.
